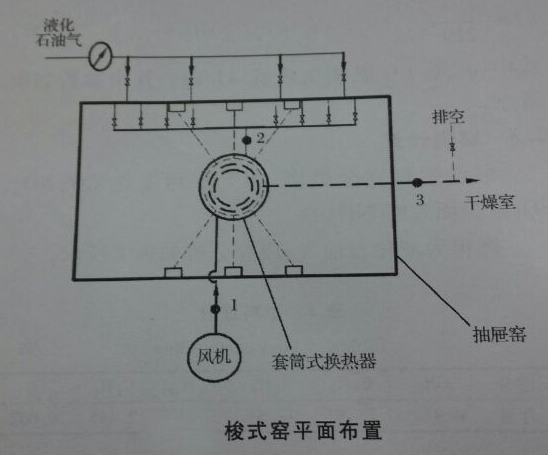

下圖顯示的則是回轉窯內的熱平衡測試對象（抽屜窯+套筒式換熱器）俯視圖，兩窯側壁各布置2×4只高速噴嘴，在回轉窯頂部設置一個煙氣即空氣套筒式金屬換熱器。
進行煅燒時，高溫煙氣從回轉窯的窯底部排煙口引出后到窯頂匯合，和變頻風機鼓送過來的助燃空氣在換熱器里進行熱交換后降溫至150°左右送入干燥室或者是直接排空。成品為高壓電瓷。
位于回轉窯冷空氣管道位置1開設Φ8毫米的測試孔，用標準畢托管測量助燃空氣流量，查看鼓風機頻率顯示。預熱空氣管道2開設Φ8毫米的測試孔，用鉑電阻溫度計量空氣預熱溫度。而回轉窯的中溫煙氣管道位置3開設兩個Φ8毫米的測試孔，用鉑電阻溫度計測量煙氣離窯溫度，用testo360煙氣成分檢測儀在線監測煙氣內的一氧化碳和氧氣濃度。用鉑電阻溫度計測量車間環境溫度。回轉窯的燃料供應管上安裝渦街流量計測試液化石油氣的具體流量，安裝壓力表對液化石油氣的壓力進行測量。窯溫借助抽屜窯配套的溫度自動檢測及顯示系統測試。
在進行回轉窯的以上檢測操作時，68-A型接觸式表面溫度計用于測試生坯、成品、窯內壁和外壁、窯具和窯車表面溫度。用XK3190-A12E型臺秤計量生坯、成品、窯具和窯車重量。而回轉窯煅燒中的流量、溫度、壓力和煙氣成分等數據檢測所需周期為30分鐘。
