在過去的近十年間，對在高溫下回轉窯內受到壓縮應力和拉伸應力作用的耐火材料的性狀，做了深入的研究，同時有過很多相關的言論發布。然而，耐火材料在高溫下壓縮荷重造成的破壞性狀非常復雜，不僅受到加壓速度的影響，而且受到回轉窯內材料微晶大小和化學成分的影響。在耐火材料的初期使用階段，即使產生了細小裂紋，內襯耐火材料也不會被立刻破壞，因為產生的細小裂紋可釋放應力，耐火材料的變形性狀還可以穩定內襯耐火材料的壽命。較關鍵問題還是對回轉窯耐火材料的破壞點在何處進行正確定義，這是比較困難的。
回轉窯中內襯耐火材料反復受到由橢圓度而產生的應力作用，但在高溫下耐火材料反復受到荷重時的數據卻幾乎沒有顯示過。即使在反復受到比實驗室測定的破壞強度稍低些的應力時，也可以估計出回轉窯內耐火材料所受到的破壞。

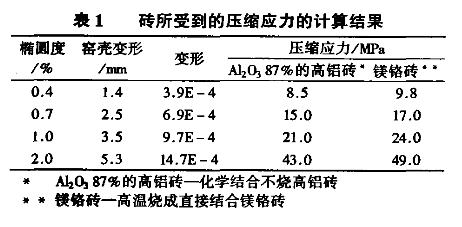

如表1所示，對于窯內代表性耐火材料，根據回轉窯的窯殼橢圓度換算出襯磚的變形，從而變形計算出了磚所受到的壓縮應力的較大值。以較小的石灰回轉窯的條件求出了該值。作為計算用耐火材料，為了選擇高溫強度、蠕變值及高溫彈性模量等可靠的值，所以希望對與目前水泥回轉窯上通常使用的材質有可能不同的情況加以了解。
本文章由豫暉回轉窯網提供：http://www.nnfbw.cn/
回轉窯相關文章推薦：豫暉家針對回轉窯窯體橢圓度的研究
